Uzun Trifonlu Kelepçe: İzolasyonlu Boru Montajı ve Mesafe Çözümleri

Uzun trifonlu kelepçe, bir boru hattını montaj yüzeyine (duvar veya tavan) sabitlemek için kullanılan, ancak bunu yaparken boru ile yüzey arasında belirli bir mesafe bırakmak amacıyla tasarlanmış özel bir ankraj elemanıdır.

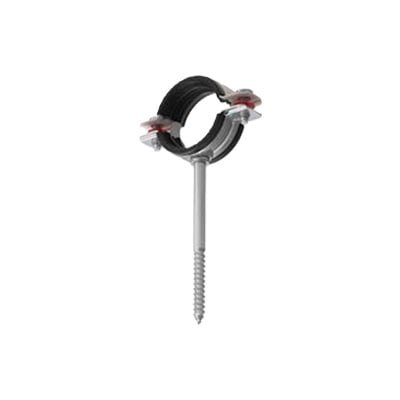

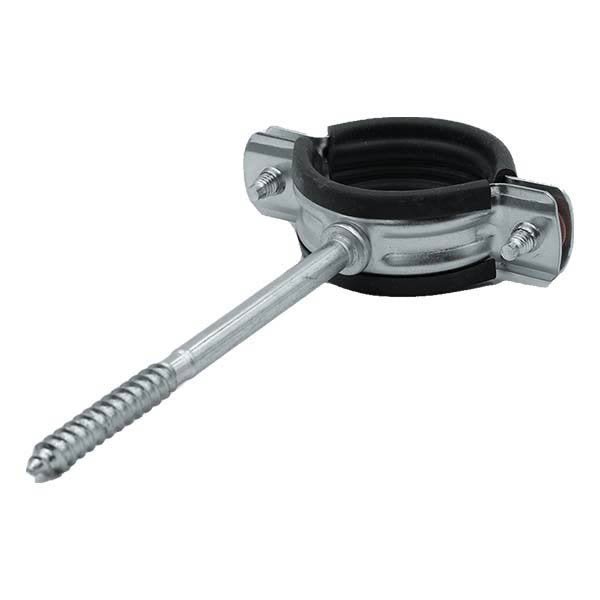

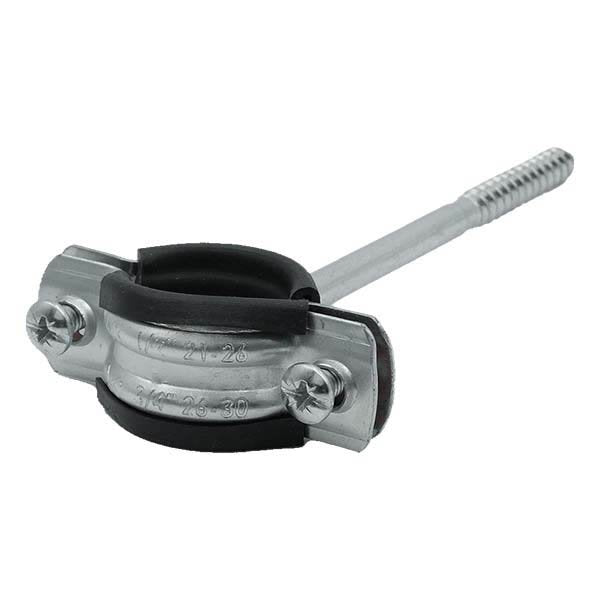

Bu kelepçeyi diğerlerinden ayıran en belirgin özelliği, kelepçe halkası ile duvara giren trifon (lag screw) vida kısmı arasında bulunan “uzun” metal şaft veya mildir.

Bu tasarımın temel amacı, boru hattının etrafının, özellikle ısıtma veya soğutma hatlarında kullanılan kalın izolasyon (yalıtım) malzemeleriyle (örn. kauçuk köpüğü, cam yünü, taş yünü) kaplanmasına olanak tanımaktır.

Yalıtım malzemesinin duvara veya tavana sıkışarak ezilmesi, yalıtım özelliğini (R değeri) kaybetmesine neden olur. Uzun trifonlu kelepçe, bu ezilmeyi önleyerek, izolasyonun boruyu 360 derece tam ve verimli bir şekilde sarmasını garanti eden hayati bir boşluk yaratır.

Uzun trifonlu kelepçe, tesisat sektöründe farklı projeler için uygun bir ürün seçeneği sunar ve montajda sağladığı avantajlarla öne çıkan bir üründür.

Kelepçe Tanımı ve Temel Özellikleri

Trifonlu kelepçe, endüstriyel tesisatlarda ve büyük ölçekli projelerde boruların ve bağlantı elemanlarının güvenli bir şekilde sabitlenmesi için tercih edilen, dayanıklı ve pratik bir üründür.

Uzun trifonlu kelepçe modelleri, özellikle izolasyonlu boru montajlarında, boruların duvara, tavana veya zemine belirli bir mesafede ve sağlam bir şekilde monte edilmesini sağlar.

Trifonlu kelepçeler, hem dikey hem de yatay uygulamalarda kullanılabilir; bu sayede boruların istenen pozisyonda ve güvenli bir şekilde tutulmasına olanak tanır.

Montaj işlemi oldukça kolaydır ve bağlantı noktalarında yüksek dayanıklılık sunar. Bu kelepçeler, boruların düzgün bir şekilde hizalanmasını ve sistemin uzun ömürlü olmasını sağlayarak, tesisat projelerinde güvenilir bir çözüm olarak öne çıkar.

Neden "Uzun" Kelepçe? Diğer Modellerden (Kısa ve Somunlu) Farkları

Piyasada bulunan farklı trifonlu kelepçe modelleri arasında doğru seçimi yapmak, projenin başarısı için kritiktir. "Uzun trifonlu" kelepçenin farkını anlamak, yanlış malzeme seçimini engeller:

• "Kısa Trifonlu Kelepçe"den Farkı: Bu iki model, birbirinin tam zıttı ihtiyaçları karşılar. Kısa trifonlu kelepçe, boruyu duvara mümkün olan en yakın (sıfıra yakın) mesafede sabitlemek için tasarlanmıştır; bu, genellikle yerin dar olduğu veya izolasyon gerekmeyen (örn. drenaj) hatlarda kullanılır. "Uzun trifonlu kelepçe" ise, boruyu duvardan bilinçli olarak uzaklaştırmak ve arada boşluk yaratmak için kullanılır.

• "Somunlu Trifonlu Kelepçe"den Farkı: "Somunlu" sistem, iki parçalı (modüler) bir çözümdür (bir trifonlu saplama + bir somunlu kelepçe). Bu modüler yapı, borunun duvardan mesafesinin ayarlanabilir (variable) olmasını sağlar. "Uzun trifonlu kelepçe" ise tek parçalı (entegre) bir sistemdir; trifon vida, mesafe mili ve kelepçe halkası birbirine kaynatılmıştır. Bu, montajı daha hızlı hale getirir ancak mesafe sabittir ve ayar imkanı sunmaz. İzolasyon kalınlığının standart olduğu seri montaj işleri için daha pratik bir çözüm sunar.

Uzun Trifonlu Kelepçe Kullanmanın Teknik Avantajları

Uzun trifonlu kelepçeler, özellikle teknik tesisat projelerinde spesifik sorunları çözmek için bir dizi avantaj sunar:

• İzolasyon Bütünlüğünü Koruma: En temel avantajıdır. Isıtma borularında ısı kaybını, soğutma borularında ise yoğuşmayı (terlemeyi) önleyen yalıtım malzemesinin ezilmesini engeller.

• Yoğuşma (Terleme) Önleme: Soğuk su veya klima hatlarında, boru ile duvar arasında hava sirkülasyonu için bir boşluk bırakarak, duvar yüzeyinde nem birikmesi ve küf oluşumu riskini azaltır.

• Paralel Hat Çekme ve Engelleri Aşma: Mevcut bir boru hattının, bir kirişin veya duvardaki başka bir engelin önünden ikinci bir boru hattı çekilmesine olanak tanır.

• Tek Parça Hızlı Montaj: İki parçalı somunlu sistemlerin aksine, tek bir bileşenden oluşur. Yüzeye delik açmak, dübeli yerleştirmek ve kelepçeyi doğrudan vidalamak yeterlidir. Bu, işçilik süresini kısaltır.

• Sağlam Ankraj: Adındaki "trifon" 7 eki, bu kelepçenin de ağır yükler için tasarlandığını gösterir. Doğru yüzeye (beton, dolu tuğla) monte edildiğinde, borunun ağırlığını güvenle taşır.

Uygulama Alanları ve Teknik Özellikler

Uzun trifonlu kelepçe, farklı uygulama alanlarına uygun bir ürün olarak öne çıkar. Bu kelepçeler, özellikle belirli teknik gereksinimlerin olduğu projelerde öne çıkar.

Kauçuklu (Contalı) Modeller: Ses, Titreşim ve İzolasyon Koruması

Kauçuklu (contalı) modeller, uzun trifonlu kelepçe ürün çeşitliliği içinde önemli bir yer tutar ve farklı ihtiyaçlara yönelik çeşitli ürün seçenekleri sunar.

Uzun trifonlu kelepçelerin büyük çoğunluğu “kauçuklu” (EPDM contalı) olarak üretilir. Bu kauçuk contanın bu modelde iki önemli görevi vardır:

Birincisi, standart ses ve titreşim izolasyonu; pompalardan veya akışkandan gelen titreşimin bina yapısına iletilmesini engeller.

İkincisi ise, boru ile metal kelepçe arasında bir “termal köprü” oluşmasını kısmen engellemektir. Ayrıca, özellikle bakır veya plastik borularda (PPRC), ısıl genleşme sırasında borunun metal kelepçeye sürtünerek aşınmasını önler.

Malzeme Kalitesi ve Yük Kapasitesi (Trifon Ankrajı)

Kelepçeler, korozyona karşı korunmaları için genellikle çinko kaplı (galvaniz) çelikten imal edilir. Yük kapasiteleri, trifon vidanın çapına ve sağlamlığına bağlı olarak yüksektir. Ancak, bu kelepçelerin montajında yük kapasitesini belirleyen asıl faktör, "kaldıraç etkisi" (moment kuvveti) nedeniyle duvarın sağlamlığı ve kullanılan dübelin kalitesidir.

Doğru Kelepçe Uzunluğu Nasıl Seçilir? (İzolasyon Kalınlığı Rehberi)

Doğru kelepçe uzunluğunu seçmek, izolasyonun verimliliği için kritiktir. Kelepçe uzunluğu (duvardan boru merkezine olan mesafe), boru çapından ve izolasyon kalınlığından daha fazla olmalıdır.

Montajda Dikkat Edilmesi Gerekenler: Yüzey Sağlamlığı ve Kaldıraç Etkisi

Bu kelepçelerin montajı, "kısa" kelepçelere göre çok daha fazla dikkat gerektirir. Borunun ağırlığı (W), kelepçenin uzun kolu (L) vasıtasıyla duvardaki ankraj noktasına bir "moment" veya "kaldıraç kuvveti" uygular. Bu kuvvet, vidayı duvardan dışarı doğru çekmeye (pull-out) çalışır.

Kısa kelepçelerde bu etki neredeyse sıfırken, uzun kelepçelerde ankraj noktası üzerindeki yük katbekat artar. Bu fiziksel gerçek nedeniyle, uzun trifonlu kelepçelerin montajı sadece ve sadece beton, dolu tuğla veya kolon gibi çok sağlam yapısal yüzeylere yapılmalıdır.

Alçıpan, gazbeton (Ytong) veya delikli tuğla gibi yüzeyler, bu kaldıraç kuvvetini karşılamak için yeterli değildir (veya bu yüzeyler için tasarlanmış özel, çok uzun kimyasal/çelik dübeller gerektirir).

Montajda, trifon vidanın çapına uygun, yüksek kaliteli ve yüksek çekme mukavemetine sahip plastik dübeller seçilmeli ve delik derinliği tam olarak ayarlanarak dübelin yüzeye tam oturması sağlanmalıdır.

Kelepçe Bakımı: Dayanıklılık ve Uzun Ömür İçin İpuçları

Trifonlu kelepçelerin uzun ömürlü ve güvenli bir şekilde kullanılabilmesi için düzenli bakım büyük önem taşır. Kelepçelerin yüzeyinde biriken toz ve kirin temizlenmesi, paslanmaya karşı koruyucu önlemler alınması, ürünün dayanıklılığını artırır.

Özellikle uzun trifonlu kelepçelerde, bağlantı noktalarının ve vidaların zaman zaman kontrol edilmesi, gevşeyen parçaların sıkılması gerekir. Montaj sırasında kelepçelerin doğru şekilde sabitlenmesi, boruların ve bağlantı elemanlarının güvenliğini sağlar.

Ayrıca, trifonlu kelepçelerin periyodik olarak gözden geçirilmesi, olası deformasyonlara veya gevşemelere karşı erken önlem alınmasına yardımcı olur.

Bu basit bakım adımları sayesinde, trifonlu kelepçeler uzun yıllar boyunca sorunsuz bir şekilde kullanılabilir.

Kelepçe Güvenliği: Montajda Alınması Gereken Önlemler

Trifonlu kelepçelerin montajı sırasında güvenlik önlemlerinin titizlikle uygulanması, hem iş güvenliği hem de sistemin sağlamlığı açısından kritik öneme sahiptir. Montaj yapılacak alanın temiz ve kuru olması, kelepçelerin yüzeye tam olarak oturmasını sağlar.

Bağlantı noktalarında vidaların uygun torkla sıkılması, boruların ve bağlantı elemanlarının yerinden oynamasını engeller. Montaj işlemi sırasında kişisel koruyucu ekipmanların (eldiven, gözlük vb.) kullanılması, olası kazalara karşı koruma sağlar.

Ayrıca, trifonlu kelepçelerin doğru pozisyonda ve uygun yüzeylere monte edilmesi, boruların güvenli bir şekilde taşınmasını ve sistemin uzun ömürlü olmasını destekler. Bu önlemler, hem montaj sürecinin hem de sonrasında sistemin güvenliğini garanti altına alır.

Kelepçe Trendleri: Sektördeki Yenilikler ve Gelecek Perspektifi

Trifonlu kelepçe sektörü, teknolojik gelişmeler ve artan ihtiyaçlar doğrultusunda sürekli olarak yenilenmektedir. Günümüzde, daha hafif ve yüksek dayanımlı malzemelerle üretilen trifonlu kelepçeler, hem montaj kolaylığı hem de estetik açıdan avantaj sağlamaktadır.

Sektördeki yenilikler sayesinde, trifonlu kelepçeler artık daha geniş bir uygulama yelpazesinde kullanılabilmekte ve farklı projelere özel çözümler sunmaktadır. Gelecekte, enerji verimliliği ve sürdürülebilirlik odaklı ürünlerin öne çıkması beklenmektedir.

Trifonlu kelepçe teknolojisindeki bu gelişmeler, hem güvenliği hem de montaj verimliliğini artırırken, sektörün büyümesine ve yeni uygulama alanlarının ortaya çıkmasına katkı sağlayacaktır.

Uzun Trifonlu Kelepçeler Hakkında Sıkça Sorulan Sorular (SSS)

S: İzolasyon için kaç cm’lik kelepçe almalıyım?

C: Kelepçenin duvardan boru merkezine olan mesafesi, en az (kullanacağınız izolasyonun kalınlığı) + (borunuzun yarıçapı) + (1-2 cm çalışma payı) toplamı kadar olmalıdır. Örneğin, 19mm izolasyon kullanacaksanız ve borunuzun dış çapı 28mm (yarıçapı 14mm) ise, en az 1.9 + 1.4 + 1 = 4.3 cm (43mm) mesafe sağlayan bir kelepçeye ihtiyacınız vardır. Doğru ürün seçimi, izolasyon ve montaj başarısı için oldukça önemlidir.

S: Bu kelepçe ağır yük taşır mı?

C: Evet, kelepçenin kendisi (metal kısmı) ağır yükler için tasarlanmıştır. Ancak asıl belirleyici olan, yukarıda “kaldıraç etkisi” bölümünde açıklandığı gibi, montaj yaptığınız duvarın sağlamlığıdır. Sağlam bir betona doğru dübelle monte edilirse ağır çelik boruları 7 dahi taşıyabilir.

S: Gazbeton (Ytong) veya delikli tuğla duvara monte edilir mi?

C: Standart plastik dübellerle montajı tavsiye edilmez. Uzun kelepçenin yarattığı kaldıraç kuvveti, bu tür gözenekli malzemelerde dübelin kısa sürede gevşemesine ve yerinden çıkmasına neden olabilir. Bu tür yüzeyler için sadece gazbetona özel tasarlanmış uzun, yivli dübeller veya kimyasal dübellerle birlikte kullanılması düşünülebilir.
