Somunlu Trifonlu Kelepçe: Tesisatta Modüler ve Güvenli Ankraj Sistemleri

Somunlu trifonlu kelepçe, modern tesisat sistemlerinde boru hatlarını duvar veya tavan gibi sağlam yüzeylere sabitlemek (ankraj) için kullanılan, iki parçalı modüler bir bağlantı elemanıdır. Bu sistemi, tek parçalı (entegre) kelepçelerden ayıran temel fark, modüler yapısıdır.

Sistem iki ana bileşenden oluşur: Birincisi, bir ucu duvara (dübelle) monte edilmek üzere tasarlanmış iri dişli (trifon) ve diğer ucu metrik dişli (M8 veya M10) olan "trifonlu saplama" (çift taraflı vida).

İkincisi ise, boruyu kavrayan ve üzerinde bu saplamaya vidalanmak üzere standart bir "bağlantı somunu" (M8 veya M10) bulunan "somunlu boru kelepçesi"dir. Bu iki parçalı tasarım, tesisatçıya muazzam bir esneklik sunar.

Borunun duvardan olan mesafesi, kullanılan saplamanın uzunluğu ile kolayca ayarlanabilir. Bu, özellikle boru izolasyonu yapılacaksa veya duvarda birden fazla boru hattı paralel olarak çekilecekse hayati bir kolaylık sağlar.

Bu Modüler Sistemi Kullanmanın Avantajları Nelerdir?

Somunlu trifonlu kelepçe sistemleri, tek parçalı çözümlere kıyasla sağladıkları teknik ve pratik avantajlar nedeniyle profesyonel tesisat uygulamalarında sıkça tercih edilir:

• Montaj Esnekliği ve Mesafe Ayarı: En büyük avantajıdır. Kullanılan trifonlu saplamanın boyunu değiştirerek (örn. 10 cm, 15 cm, 20 cm), boru hattını duvardan istenen mesafede sabitlemenize olanak tanır. Bu, kalın izolasyon malzemeleri için yer açmak veya mevcut engellerin etrafından dolaşmak için kritiktir.

• Yüksek Taşıma Kapasitesi: Sistemin "trifon" kısmı, beton, dolu tuğla veya gazbeton gibi sağlam yapısal elemanlara olağanüstü bir ankraj (tutunma) sağlar. Bu, özellikle ağır çelik doğalgaz 3 borularını veya su dolu büyük çaplı ısıtma borularını güvenle taşımak için gereklidir.

• Titreşim ve Ses Sönümleme: (Kauçuklu tiplerde) Kelepçenin somunlu yapısı, boruyu duvardaki ankraj noktasından bir miktar ayırır. Kelepçe içindeki kauçuk conta ile birleştiğinde, pompalardan 1 veya akışkandan kaynaklanan titreşimlerin ve seslerin bina yapısına (duvar/tavan) iletilmesini mükemmel bir şekilde engeller.

• Kolay Bakım ve Değişim: Gelecekte boru hattında bir değişiklik yapılması veya sadece kelepçenin değiştirilmesi gerektiğinde, duvardaki ana ankraj noktası olan trifonlu saplamayı sökmeye gerek kalmaz. Sadece kelepçenin somunu saplamadan sökülür, işlem yapılır ve geri takılır.

• Standart ve Modüler Yapı: Kelepçeler üzerindeki M8 veya M10 bağlantı somunları bir endüstri standardıdır. Bu, aynı trifonlu saplamaya, ileride farklı çapta veya tipte (örn. kauçukludan kauçuksuza geçiş) bir kelepçeyi kolayca monte edebilmenizi sağlar.

Somunlu Trifonlu Kelepçe Sisteminin Ana Bileşenleri

Bu modüler sistemi oluşturan iki temel parçayı ve işlevlerini daha yakından tanımak, doğru seçimi yapmak için önemlidir.

1. Bileşen: Somunlu Boru Kelepçesi (Kauçuklu ve Standart)

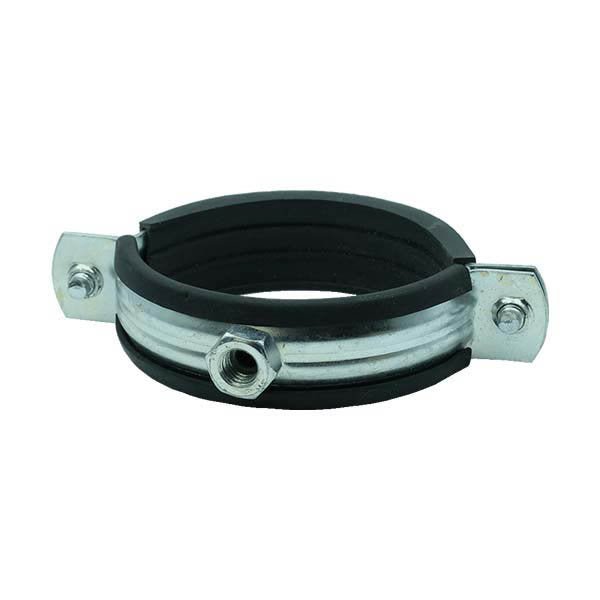

Bu, boruyu doğrudan kavrayan, genellikle galvanizli çelikten yapılmış metal halkadır. Boruyu yerleştirdikten sonra, halkanın iki yakası yandaki sıkma vidaları ile sabitlenir. Bu kelepçenin kilit noktası, tepesinde (veya yanında) bulunan ve "bağlantı somunu" olarak adlandırılan dişi yuvadır.

Bu yuva, M8 (8 mm metrik) veya M10 (10 mm metrik) dişlere sahiptir ve trifonlu saplamanın metrik ucuna vidalanır.

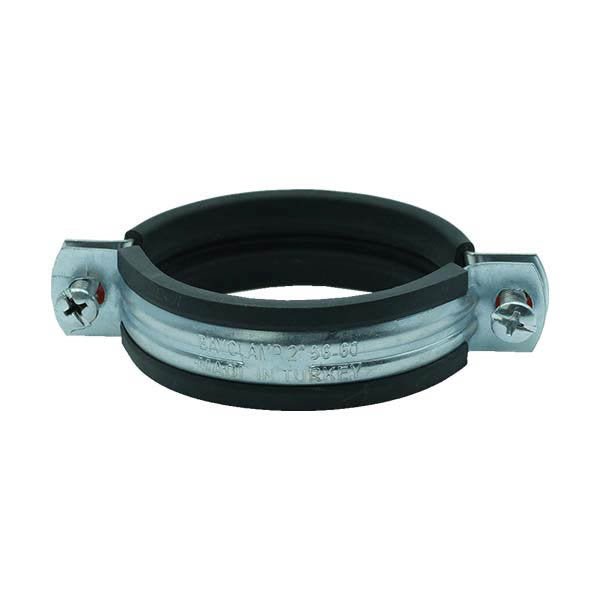

Bu kelepçelerin "kauçuklu" (EPDM contalı) modelleri, ısıtma hatlarındaki (genleşme/ses) ve doğalgaz hatlarındaki (titreşim) uygulamalar için şiddetle tavsiye edilirken, "kauçuksuz" (standart) modeller daha çok drenaj gibi titreşimin ve sesin öncelikli olmadığı hatlarda kullanılır.

2. Bileşen: Trifonlu Saplama (Kombi Saplaması / Çift Taraflı Vida)

Bu, sistemin duvara monte edilen ankraj parçasıdır. Genellikle "kombi saplaması" olarak da bilinir, çünkü kombi gibi ağır cihazları duvara asmak için de yaygın olarak kullanılır ve bu da sağlamlığını kanıtlar. Bu parça, iki ucu farklı diş yapısına sahip bir vidadır.

Bir ucu, duvardaki dübele sağlamca tutunmak için tasarlanmış iri, yivli "trifon" diştir. Diğer ucu ise, kelepçenin bağlantı somununa uyması için tasarlanmış standart "metrik" diştir (M8 veya M10).

Ortasında, saplamayı duvara vidalarken anahtar (veya tork anahtarı) ile tutabilmek için altıgen bir bölüm bulunur. Bu saplamalar, boruyu duvardan ne kadar uzakta tutmak istediğinize bağlı olarak çeşitli uzunluklarda (örn. 80mm, 100mm, 120mm, 150mm) mevcuttur.

Uygulama Alanları

Trifonlu kelepçeler, çok çeşitli sektörlerde ve uygulama alanlarında vazgeçilmez bir bağlantı elemanı olarak öne çıkar. Sağladığı sağlamlık, uzun ömür ve kolay montaj avantajları sayesinde, trifonlu kelepçe sistemleri hem endüstriyel hem de ticari projelerde yaygın olarak tercih edilir.

Boru tesisatlarında, trifonlu kelepçeler su, gaz ve diğer akışkan hatlarının güvenli bir şekilde sabitlenmesini sağlar. Özellikle doğalgaz boru kelepçesi olarak kullanımı, güvenlik ve dayanıklılık açısından büyük önem taşır.

Otomotiv sektöründe ise, egzoz sistemleri ve hava girişlerinde, farklı çap ve özellikteki boruların bağlantısında trifonlu kelepçeler tercih edilir; bu alanda özel ölçü ve kaplama seçenekleri de mevcuttur.

İnşaat ve mimarlık projelerinde, yapı elemanlarının bir araya getirilmesi ve sabitlenmesi için trifonlu kelepçe sistemleri kullanılır.

Endüstriyel makinelerde ise, boru ve hortum bağlantılarının titreşime ve ağır yüklere karşı güvenli şekilde sabitlenmesi için bu ürünler vazgeçilmezdir. Su ve atık su tesisatlarında, boru bağlantılarını desteklemek ve uzun ömürlü bir sabitleme sağlamak için trifonlu kelepçeler kullanılır.

Havalandırma ve klima (HVAC) sistemlerinde, hava kanalları ve boruların montajında trifonlu kelepçeler, hem kolay montaj hem de titreşim sönümleme avantajı sunar.

Enerji santrallerinde, elektrik ve nükleer tesisatlarda, boru sistemlerinin güvenli bir şekilde desteklenmesi için bu ürünler tercih edilir.

Ayrıca, denizcilik ve gemi sektöründe, deniz suyuna dayanıklı malzemelerden üretilen trifonlu kelepçeler, gemi tesisatlarında uzun ömürlü ve güvenli bir çözüm sunar.

Kısacası, trifonlu kelepçe sistemleri; boru tesisatından otomotive, inşaattan enerjiye kadar pek çok alanda, güvenli ve modüler ankraj ihtiyacını karşılayan çok yönlü ürünlerdir.

Malzeme ve Kaplama Seçenekleri

Trifonlu kelepçe sistemleri, farklı uygulama gereksinimlerine ve çevresel koşullara uygun olarak çeşitli malzeme ve kaplama seçenekleriyle üretilir. Bu çeşitlilik, kelepçelerin hem dayanıklılığını hem de kullanım ömrünü artırırken, farklı sektörlerdeki özel ihtiyaçlara da yanıt verir.

Paslanmaz çelik trifonlu kelepçeler, yüksek korozyon direnci ve uzun ömürleriyle öne çıkar. Özellikle kimyasal tesisler, gıda endüstrisi ve denizcilik gibi zorlu ortamlarda, bu ürünler güvenli ve sorunsuz bir kullanım sunar.

Maliyeti diğer seçeneklere göre daha yüksek olsa da, bakım gereksiniminin azlığı ve dayanıklılığı ile uzun vadede avantaj sağlar.

Galvanizli çelik trifonlu kelepçeler ise, galvaniz kaplama sayesinde korozyona karşı etkili bir koruma sunar. Dış mekân uygulamalarında, nemli ve değişken hava koşullarında uzun ömürlü bir çözüm olarak tercih edilir.

Zink kaplama ise, kelepçenin yüzeyinde ekstra bir koruyucu tabaka oluşturarak, özellikle dış etkilere ve kimyasal maddelere karşı ek dayanıklılık kazandırır. Bu sayede, trifonlu kelepçe ürünleri, endüstriyel tesislerden altyapı projelerine kadar geniş bir kullanım alanı bulur.

Epoksi kaplama ise, hem estetik hem de fonksiyonel avantajlar sunar. Farklı renk seçenekleriyle, konsept projelerde veya özel uygulamalarda tercih edilen bu ürünler, aynı zamanda kimyasal dayanım ve yüzey koruması açısından da öne çıkar.

Epoksi kaplamalı trifonlu kelepçeler, özellikle özelleştirilmiş sistemlerde ve dekoratif uygulamalarda kullanılır.

Sonuç olarak, trifonlu kelepçe ve bağlantı ürünleri; paslanmaz çelik, galvanizli çelik, zink ve epoksi kaplama gibi farklı malzeme ve yüzey seçenekleriyle, her türlü endüstriyel ve ticari uygulamada güvenli ve uzun ömürlü bir çözüm sunar. Doğru malzeme ve kaplama seçimi, kelepçenin performansını ve kullanım ömrünü doğrudan etkiler.

Doğru Kelepçe ve Saplama Kombinasyonu Nasıl Seçilir?

Doğru kombinasyonu seçmek, tesisatınızın güvenliği ve uzun ömürlülüğü için kritiktir. Seçim, borunun çapına, malzemesine, ağırlığına ve uygulamanın teknik gereksinimlerine göre yapılmalıdır.

Somunlu Trifonlu Kelepçe Montajı: Adım Adım Uygulama Rehberi

Bu modüler sistemin montajı, iki ana aşamadan oluşur ve sağlam bir ankraj için titizlik gerektirir. İlk olarak, kelepçenin geleceği yer duvarda (veya tavanda) işaretlenir. Bu nokta, mutlaka yük taşıyıcı sağlam bir yüzey (beton, dolu tuğla vb.) olmalıdır; alçıpan duvarlar bu sistem için uygun değildir.

İşaretlenen noktaya, kullanılacak dübelin çapına ve trifon vidanın uzunluğuna uygun bir matkap ucu ile delik açılır. Açılan deliğin içi, bir fırça veya hava pompası yardımıyla tozdan tamamen arındırılmalıdır; bu adım, dübelin tutunma gücünü doğrudan etkiler.

Temizlenen deliğe kaliteli bir plastik dübel (trifon vida çapına uygun) çakılır. Ardından, trifonlu saplama, ortasındaki altıgen kısımdan bir anahtar yardımıyla tutularak, dübelin içine sıkıca vidalanır. Saplama duvara tam oturduğunda, montajın ilk aşaması biter.

İkinci aşamada, boru hattı yerine getirilir, somunlu boru kelepçesi borunun etrafına geçirilir ve kelepçenin üzerindeki bağlantı somunu, duvardan çıkan saplamanın metrik ucuna vidalanır.

Bu vidalama işlemi, boruyu istenen hizaya ve yüksekliğe getirmek için ince ayar yapılmasına olanak tanır. Ayar tamamlandığında, son olarak kelepçenin yanlarındaki sıkma vidaları sıkılarak boru sabitlenir.

Somunlu Trifonlu Kelepçeler Hakkında Sıkça Sorulan Sorular (SSS)

S: "Kısa trifonlu kelepçe" ile "somunlu trifonlu kelepçe" arasındaki fark nedir?

C: "Kısa trifonlu kelepçe", tek parçalı (entegre) bir sistemdir; trifon vida ve kelepçe birbirine kaynatılmıştır. Montajı çok hızlıdır ancak boruyu duvara çok yakın (sıfıra yakın) sabitler ve mesafe ayarına izin vermez. "Somunlu trifonlu kelepçe" ise iki parçalı (modüler) bir sistemdir (saplama + kelepçe). Boruyu duvardan uzak tutmanıza, mesafe ayarı yapmanıza ve daha esnek bir montaj sağlamanıza olanak tanır.

S: Saplama boyunu (uzunluğunu) nasıl seçmeliyim?

C: Saplama boyu, borunun duvardan ne kadar uzakta duracağını belirler. Hesaba katmanız gerekenler: 1) Borunun kendi çapı, 2) Boruya uygulanacak izolasyonun kalınlığı, 3) Kelepçenin duvara çarpmasını engelleyecek minimum çalışma payı ve 4) Arkasından başka bir boru hattı geçip geçmeyeceği. İzolasyon yapılacaksa, saplama boyu (izolasyon kalınlığı + boru yarıçapı + çalışma payı) formülüne göre seçilmelidir.

S: Kelepçedeki M8 ve M10 somun ne anlama geliyor?

C: Bu, kelepçenin bağlantı somununun ve dolayısıyla kullanılması gereken trifonlu saplamanın metrik diş çapını ifade eder. M8 (8 mm), evsel tesisatlarda 3 (örn. 1/2" ila 1 1/2" borular) en yaygın kullanılan standarttır. M10 (10 mm) ise daha kalındır ve daha yüksek yük taşıma kapasitesine sahiptir; genellikle 2" ve üzeri büyük çaplı, ağır çelik borular veya daha yüksek güvenlik 4 faktörü gerektiren endüstriyel 3 uygulamalar için tercih edilir.
