Galvaniz Dirsek: Korozyona Karşı Dayanıklı, Güvenilir Tesisat Bağlantı Parçaları

Galvaniz dirsek, tesisat sistemlerinde boru hatlarının yönünü (tipik olarak 90 derece veya 45 derece) değiştirmek için kullanılan, dökme demir veya çelikten imal edilmiş bir bağlantı elemanıdır. Bu ürün, tesisat sektöründe yaygın olarak tercih edilir ve montaj kolaylığı ile yüksek dayanıklılık sunar. Standart “siyah” (black) döküm parçalardan ayıran temel özellik, “galvanizasyon” işlemidir. Galvaniz dirsekler, uzun ömürlü ve dayanıklı ürünler olmaları sayesinde tesisatlarda güvenle tercih edilmektedir.

Galvanizasyon, dirseğin ana metal gövdesinin, paslanmaya (korozyona) karşı koruma sağlamak amacıyla erimiş çinko banyosuna daldırılması (sıcak daldırma galvaniz) veya elektrolitik olarak çinko ile kaplanması işlemidir. Galvaniz kaplamanın özellikleri arasında, yüksek korozyon direnci ve uzun süreli dayanıklılık sağlaması öne çıkar.

Bu çinko kaplama, bir kalkan görevi görerek, dirseğin içinden geçen su veya dış ortamdaki nem ve oksijenle temasını keser. Böylece, metalin paslanmasını, çürümesini ve zamanla delinmesini engelleyerek tesisatın ömrünü radikal bir şekilde uzatır.

Bu nedenle galvaniz dirsekler, özellikle temiz su ve hava hatları gibi korozyon riskinin yüksek olduğu uygulamalar için endüstri standardıdır.

Tesisatlarda Galvaniz Dirsek Kullanmanın Başlıca Avantajları

Galvanizli bağlantı elemanları, tesisat profesyonelleri ve mühendisler tarafından, özellikle belirli uygulamalarda sundukları net avantajlar ve teknik, dayanıklılık özellikleri ile öne çıktığı için tercih edilir:

• Üstün Korozyon Direnci: En belirgin avantajıdır. Çinko kaplama , metalin su ve hava ile temasını keserek paslanmayı önler. Bu, özellikle sürekli ıslak kalan veya neme maruz kalan (temiz su, bahçe sulama, basınçlı hava) hatlarda kritiktir.

• Uzun Hizmet Ömrü: Korozyona karşı dayanıklılığı sayesinde, galvaniz dirseklerin hizmet ömrü, kaplamasız (siyah) malzemelere göre katbekat uzundur. Bu, bakım maliyetlerini düşürür ve tesisatın genel dayanıklılığını artırır.

• Kısa Montaj Süresi ve Pratik Kurulum: Galvaniz dirseklerin kısa montaj süresi ve az parça gereksinimi sayesinde, kurulum işlemleri daha hızlı ve pratik şekilde tamamlanır, böylece zamandan tasarruf sağlanır.

• Yüksek Mekanik ve Basınç Dayanımı: Temel malzemesi demir döküm veya çelik olduğu için, yüksek mekanik darbelere, basınca ve tesisat streslerine karşı (plastik bazlı alternatiflere göre) çok daha dayanıklıdır.

• Hijyenik Yapı (Temiz Su): Paslanma olmadığından, zamanla suyun içinde pas parçacıkları (tortu) oluşmasına ve suyun renginin (kahverengi) değişmesine neden olmaz. Bu, içme suyu ve kullanma suyu (sıhhi tesisat ) hatlarının temiz kalması için önemlidir.

• Geniş Sıcaklık Aralığı: Hem soğuk su hatlarında hem de (kapalı devre olmamak kaydıyla) sıcak su hatlarında ve buhar tesisatlarında güvenle kullanılabilir.

Kullanım Alanlarına Göre Başlıca Galvaniz Dirsek Çeşitleri

Galvaniz dirsekler, tesisattaki spesifik ihtiyaca göre farklı açı, bağlantı tipi ve boyut seçenekleriyle sunulmaktadır. Ayrıca, galvaniz dirsekler dişli bağlantıların bir ucunda kuyruklu yapıya sahip seçenekleriyle de bulunur ve bu kuyruklu yapı sayesinde bağlantı kolaylığı sağlanır.

Açılarına Göre: 90 Derece ve 45 Derece Yön Değiştirme

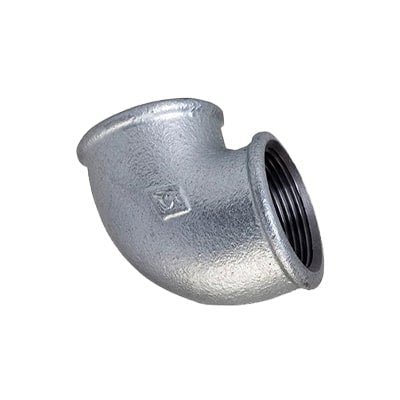

Tesisat dünyasında en sık kullanılan iki açı vardır. 90 Derece Dirsek, bir köşeyi dönmek veya boru hattını tam olarak dikey veya yatay bir eksene çevirmek (keskin dönüş) için kullanılır.

45 Derece Dirsek ise, hattın yönünü daha yumuşak bir açıyla değiştirmek, iki boru arasındaki hafif bir hizasızlığı gidermek veya akışkanın daha az sürtünmeyle (daha az basınç kaybıyla) yön değiştirmesini sağlamak amacıyla tercih edilir.

İki adet 45 derecelik dirsek kullanarak, istenilen paralelde bir "ofset" (kaçıklık) yapmak da mümkündür.

Bağlantı Tipine Göre: Dişli Dirsekler (İç Dişli / Dış Dişli / İD-DD)

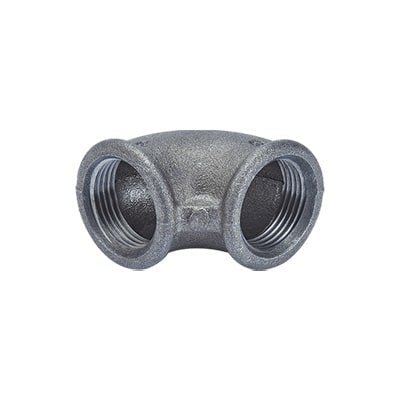

Galvaniz dirsekler, borulara dişli bağlantı ile monte edilir. En yaygın tip "İç Dişli" (Female-Female / F-F) dirsektir; her iki ağzı da içten dişlidir ve iki adet dış dişli (erkek) boru ucunu birbirine bağlar. Daha az yaygın olan "Dış Dişli" (Male-Male / M-M) dirsekler ise, iki iç dişli (dişi) parçayı birleştirmek için kullanılır.

En pratik modellerden biri ise "İD-DD" (İç Dişli - Dış Dişli / Female-Male / F-M) dirsektir. Bu modele "sokak dirseği" (street elbow) de denir; bir ucu iç dişli, diğer ucu dış dişlidir.

Bu tasarım, boruyu doğrudan başka bir iç dişli bağlantı elemanına (örn. vana, manşon veya başka bir dirsek) bağlayarak, arada "boru nipeli" kullanma ihtiyacını ortadan kaldırır. Bu, hem maliyetten tasarruf sağlar hem de potansiyel bir sızıntı noktasını (iki yerine tek bağlantı) azaltır.

"Siyah (Black)" ve "Galvaniz" Dirsek Farkı: Hangi Tesisatta Hangisi Kullanılır?

Bu, tesisattaki en kritik ve güvenlikle ilgili en önemli ayrımdır. Galvaniz Dirsek, çinko kaplaması sayesinde paslanmaya karşı korumalıdır. Bu nedenle temiz su (sıhhi tesisat) , basınçlı hava ve yangın (sprinkler) tesisatlarında standarttır.

"Siyah (Black) Dirsek" ise, kaplamasız, ham dökme demir veya çeliktir. Paslanmaya karşı koruması yoktur.

Bu nedenle doğalgaz tesisatlarında (gazın içindeki çinko kaplamayı çözme/pul pul dökme ve regülatörleri tıkama riski nedeniyle galvaniz yasaklanmıştır) ve kapalı devre ısıtma (kalorifer) tesisatlarında (sistem kapalı olduğu ve sudaki oksijen zamanla tükendiği için paslanma riski çok düşüktür ve daha ekonomiktir) kullanılır.

Projeniz İçin Doğru Galvaniz Dirsek Nasıl Seçilir? (Teknik Rehber)

Galvaniz dirsek seçerken, ürünün marka, stok durumu ve stok kodu gibi bilgilere dikkat edilmesi, doğru ve güvenilir bir seçim yapmanız açısından önemlidir. Ayrıca, marka seçimi kalite ve güvenilirlik açısından da büyük rol oynar.

Doğru bağlantı parçasını seçmek, tesisatın ömrünü ve güvenliğini doğrudan etkiler. Yanlış malzeme seçimi (özellikle gaz hattında galvaniz kullanmak) ciddi riskler doğurabilir.

Tablodaki ürünlerin stokta bulunup bulunmadığı ve stok kodu ile kolayca tanımlanabileceği unutulmamalıdır. Sipariş verirken, doğru boru çapı ve ürün kodu seçimi büyük önem taşır; bu nedenle sipariş sırasında stok kodu ve kodu bilgilerini kontrol etmeyi ihmal etmeyin.

Galvaniz Dirsek Montajında Sızdırmazlık ve Profesyonel Uygulama İpuçları

Galvaniz dişli parçaların montajında sızdırmazlık , en önemli konudur. Mükemmel sızdırmazlık için geleneksel ve en güvenilir yöntemlerden biri, borunun dış dişli ucuna saat yönünde "keten" sarmak ve üzerine gaza dayanıklı olmayan tesisat macunu sürmektir.

Modern uygulamalarda, yüksek kaliteli "Teflon bant" (PTFE bant) da yaygın olarak kullanılır. Bant sarılırken, diş yönünde (saat yönünde) ve yeterli gerginlikte 10-15 tur sarılmalıdır. Montaj sırasında dikkat edilmesi gereken en kritik nokta, "aşırı sıkma" riskidir.

Galvaniz dirsekler (ve diğer döküm fittingler), dökme demirden yapıldığı için esnek değil, gevrek (kırılgan) bir yapıya sahiptir. Boru anahtarıyla aşırı güç uygulamak, dirseğin diş dibinden veya gövdesinden çatlamasına neden olabilir.

Bu çatlak, montaj anında fark edilmeyebilir ancak tesisata su verildiğinde yüksek basınç altında sızıntıya veya patlamaya yol açabilir. Kural olarak, "elle sıkıp boşluğu aldıktan sonra, anahtarla 1 ila 2 tur" sıkmak genellikle yeterlidir.

Galvaniz Dirsekler Hakkında Sıkça Sorulan Sorular (SSS)

S: Galvaniz dirsek doğalgazda kullanılır mı?

C: Doğalgaz tesisatlarında galvaniz kaplı malzeme kullanmak, Türkiye’deki (ve birçok ülkedeki) gaz dağıtım şirketlerinin (örn. Bursagaz ) teknik şartnamelerine göre yasaktır. Doğalgaz hattında sadece “Siyah (Black)” (kaplamasız) çelik veya döküm malzemeler kullanılmalıdır.

S: Galvaniz paslanır mı?

C: Galvaniz kaplamanın kendisi paslanmaz, ancak zamanla “aşınır”. Çinko kaplama , altındaki demiri korumak için kendini feda eden (kurban anot) bir katmandır. Özellikle agresif (asidik veya çok kireçli) sular veya dış ortamdaki kimyasal etkenler, bu çinko kaplamayı zamanla tüketebilir. Kaplama tükendiğinde, alttaki demir paslanmaya başlar. Ancak bu süreç, doğru koşullarda on yıllar sürer.

S: “İç dişli” ve “dış dişli” ne demektir?

C: Tesisatta basit bir kuraldır. İç Dişli, dişlerin bağlantı parçasının içinde olduğunu belirtir (örn. standart bir dirsek veya manşon). Dış Dişli ise, dişlerin parçanın dışında olduğunu belirtir (örn. borunun ucu veya bir nipel). Bir bağlantının tamamlanması için her zaman bir iç dişli parça, bir dış dişli parçaya vidalanır.
