Kelebek Su Vanası: Büyük Çaplı Hatlarda Verimli ve Hızlı Akış Kontrolü

Kelebek vana, özellikle büyük çaplı boru hatlarında akışkanı (genellikle su, hava veya kimyasallar) kesmek (açma-kapama, on-off) veya akış miktarını ayarlamak (kısma, oransal kontrol) amacıyla kullanılan endüstriyel bir vana tipidir.

Adını, akış yolunun tam ortasında yer alan ve bir mil etrafında 90 derece dönen “disk” şeklindeki mekanizmasından alır. Bu disk, bir kelebeğin kanatlarını andırır. Vananın kolu (veya aktüatörü) 90 derece (çeyrek tur) çevrildiğinde, bu disk de kendi ekseninde 90 derece döner.

Vana kapalıyken, disk boru eksenine dik konumdadır ve sızdırmaz bir conta (sit) üzerine oturarak akışı %100 keser. Vana açık konumdayken, disk boru eksenine paralel döner ve akışkana minimum dirençle tam geçişe izin verir.

Bu çeyrek turlu basit ve hızlı çalışma prensibi, onu özellikle büyük çaplı tesisatlarda (örn. DN50 ve üzeri) son derece verimli ve pratik bir çözüm haline getirir.

Kelebek vanalar, su tesisatlarında yaygın olarak kullanılan farklı tiplerde ürünler arasında yer alır ve çeşitli uygulama alanlarına uygun ürün seçenekleriyle öne çıkar.

Neden Kelebek Vana? Küresel Vanalara Göre Avantajları

Tesisatlarda akış kontrolü için küresel vanalar da yaygın olarak kullanılsa da, özellikle boru çapı büyüdükçe kelebek vanalar bir dizi belirgin ve farklı avantaj sunarak öne çıkar. Kelebek vanalar, farklı uygulama alanlarında ve projelerde tercih edilebilecek çeşitli avantajlara sahiptir:

• Düşük Maliyet: Aynı çaptaki (örn. DN100 - 4 inç ve üzeri) bir küresel vanaya kıyasla, kelebek vananın imalatı için çok daha az metal gerekir. Bu da onu, özellikle büyük ölçekli endüstriyel veya mekanik tesisat projelerinde çok daha ekonomik bir seçenek haline getirir.

• Daha Hafif Yapı: Daha az malzemeden imal edilmesi, vananın toplam ağırlığını ciddi ölçüde düşürür. Bu, hem nakliye ve montaj sırasında kolaylık sağlar hem de boru hattına binen statik yükü azaltır.

• Az Yer Kaplama (Kısa Montaj Boyu): Kelebek vanaların “gövde” kalınlığı (alın alına mesafesi) son derece incedir. İki boru flanşı arasına “sandviç” gibi giren (wafer tipi) bu vanalar, küresel veya sürgülü vanaların kapladığı yerin çok küçük bir kısmına sığar. Bu, dar makine daireleri veya şaftlar için büyük bir avantajdır.

• Hızlı Açma-Kapama: Çeyrek turlu (90°) çalışma prensibi, bir kol hareketiyle (veya aktüatörle) vananın saniyeler içinde tam kapalıdan tam açığa geçmesini sağlar. Bu, acil durumlarda veya hızlı proses kontrolünde kritiktir.

• Düşük Basınç Kaybı: Vana tam açık konumdayken, ince disk profili akışın ortasında durur ve akışa karşı minimum direnç gösterir. Bu sayede sistemdeki basınç kaybı çok düşük olur ve pompaların 3 daha verimli çalışmasını sağlar.

Başlıca Kelebek Vana Çeşitleri ve Bağlantı Tipleri

Kelebek vanalar, gövde malzemesi olarak PVC gibi seçeneklerle de üretilebilmektedir. Ayrıca, kelebek vanalar farklı bağlantı tipleri ve malzemeleriyle sunularak çeşitli uygulama alanlarına uyum sağlar.

Kelebek vanalar, temel olarak gövde bağlantı tiplerine ve iç sızdırmazlık elemanlarının malzemesine göre sınıflandırılır.

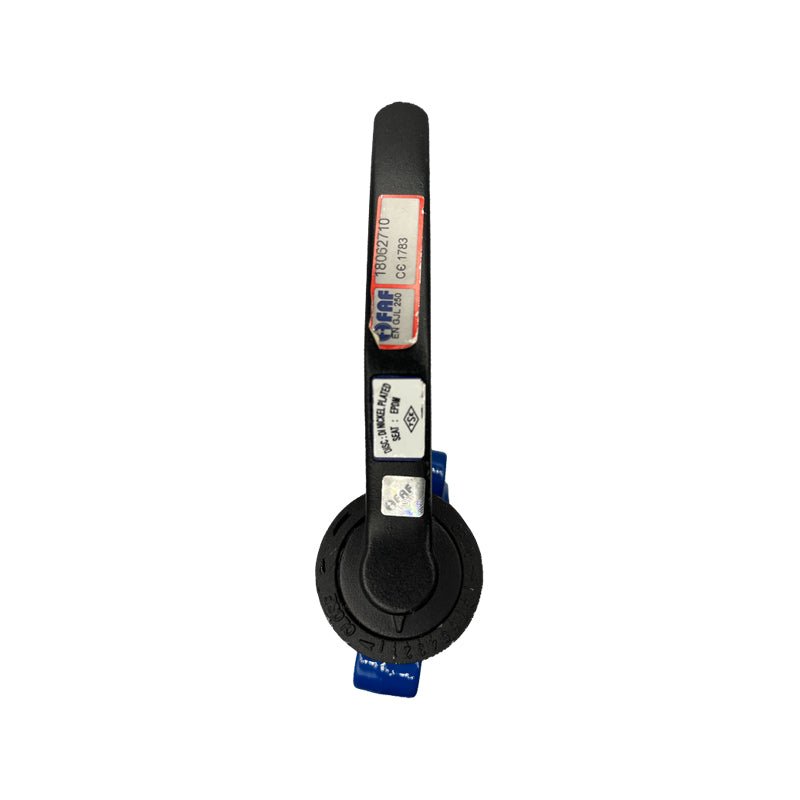

Wafer Tipi Kelebek Vana: İki Flanş Arası Sıkıştırmalı Model

En yaygın ve en ekonomik kelebek vana tipidir. Gövdesi, boru flanşlarına doğrudan vidalanmak için değil, iki boru flanşının arasına sıkıştırılmak (sandviç/wafer) için tasarlanmıştır. Montaj, flanş deliklerinden geçen uzun saplamalar (cıvatalar) vasıtasıyla, iki flanşın vanayı ortada sıkıştırmasıyla tamamlanır.

Vananın gövdesindeki lastik (EPDM/NBR) sızdırmazlık contası, aynı zamanda flanşlar için de bir conta görevi görür, bu sayede ekstra bir flanş contasına gerek kalmaz. Ayrıca, wafer tipi kelebek vanalar, boru hattındaki akışı kontrol etmek amacıyla da yaygın olarak tercih edilir.

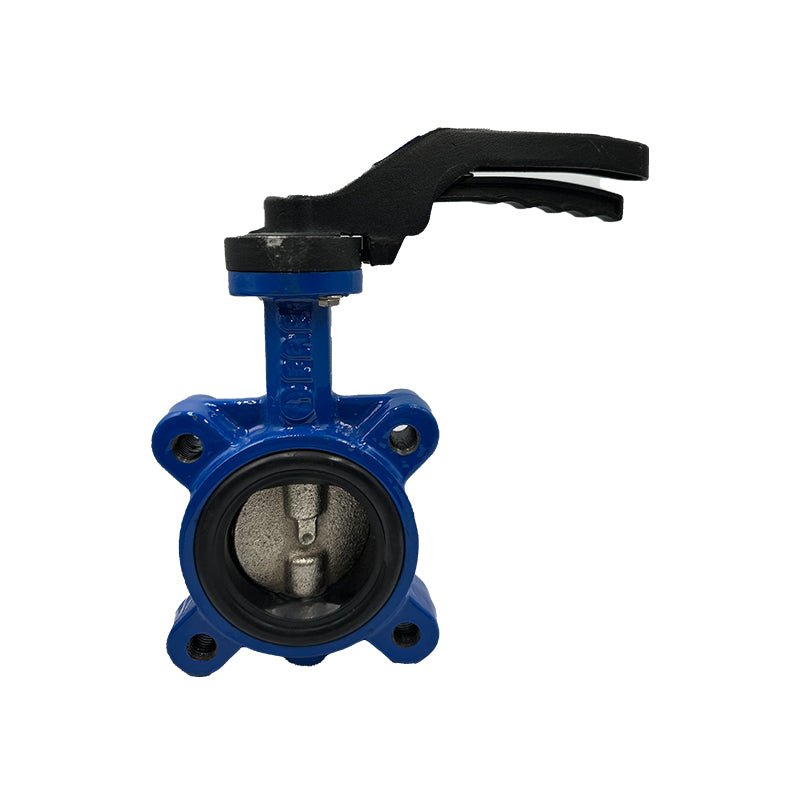

Lug Tipi Kelebek Vana: Hat Sonu Kullanımına Uygun Dişli Model

Wafer tipine benzer ancak gövdesinde, flanş cıvatalarına tam olarak karşılık gelen “dişli kulakçıklar” (lugs) bulunur. Bu tasarım, vanayı flanşa doğrudan vidalamanıza olanak tanır. En büyük avantajı, “hat sonu vanası” olarak kullanılabilmesidir.

Örneğin, bir pompanın çıkışına takıldığında, pompayı bakım için sökmek isterseniz, sadece pompa tarafındaki cıvataları sökebilirsiniz; vana, diğer taraftaki flanşa bağlı kalır ve hattaki suyu tutmaya devam eder. Wafer tipte bu mümkün değildir, çünkü bir tarafı sökerseniz vana boşa düşer.

Ayrıca, lug tipi kelebek vanalar özellikle su tesisatlarında güvenli bağlantı ve akış kontrolü sağlamak amacıyla tercih edilmektedir.

Disk ve Conta (Sit) Malzemesi: Akışkan Uyumluluğu (EPDM, NBR, Paslanmaz Çelik)

Vanayı belirli bir akışkana uygun hale getiren, içindeki disk ve conta (sit) malzemesidir. Disk (Kelebek): Genellikle nikel kaplı dökme demir, paslanmaz çelik veya alüminyum bronzdan yapılır. Temiz su ve hijyenik uygulamalarda Paslanmaz Çelik diskler tercih edilir.

Conta (Sit): Akışkanın tipine, sıcaklığına ve basıncına göre seçilir. Sıcaklık değişimleri, conta malzemesinin ömrü ve performansı üzerinde doğrudan etkilidir; bu nedenle, çalışma sıcaklığına uygun malzeme seçimi yapılmalıdır.

• EPDM: Su, sıcak su, glikol (HVAC sistemleri) ve bazı seyreltik kimyasallar için en yaygın kullanılan malzemedir. Yüksek sıcaklıklara dayanıklıdır ancak yağ ve petrol ürünlerine dayanıksızdır.

• NBR (Nitril): Yağlar, gresler, akaryakıtlar ve petrol bazlı akışkanlar için mükemmeldir. Ancak EPDM kadar yüksek sıcaklıklara veya ozona dayanıklı değildir.

Doğru Kelebek Su Vanası Nasıl Seçilir? (Uygulama Rehberi)

Kelebek su vanası seçerken, piyasada bulunan farklı ürünler ve bu ürünlerin sahip olduğu çeşitli özellikler dikkate alınmalıdır. Ürünler arasında uygulama alanına, vana tipi, boyutları ve malzeme seçeneklerine göre seçim yapmak gereklidir.

Doğru kelebek vanayı seçmek; akışkanın tipi, sıcaklığı, basıncı ve montaj tipine bağlıdır. Yanlış malzeme seçimi (örn. sıcak su hattına NBR conta) kısa sürede sızdırmazlık sorunlarına yol açar.

Montaj ve Kullanımda Dikkat Edilmesi Gerekenler

Kelebek vana montajı, vananın uzun ömürlü ve sızdırmaz çalışması için kritik öneme sahiptir. En önemli kural, montaj yapılacak iki boru flanşının tam olarak aynı eksende ve paralel olmasıdır.

Flanşlar arasında kaçıklık varsa ve vana cıvatalarla bu kaçıklığı giderecek şekilde zorla sıkılırsa, vananın gövdesi (body) kasar, disk contaya tam oturmaz ve vana hem çalışırken zorlanır hem de sızdırır.

Montaj sırasında cıvatalar sıkılmadan önce, vananın diski hafifçe "açık" (yaklaşık 10-15 derece) konuma getirilmelidir. Bu, diskin flanş veya boru iç çeperine sıkışmasını engeller. Montaj bittikten sonra, vana birkaç kez tam açık ve tam kapalı konuma getirilerek diskin boru veya flanşa sürtünmeden rahatça hareket ettiği mutlaka kontrol edilmelidir.

Kullanımda ise en önemli kural "su koçu" (water hammer) riskidir. Kelebek vana çeyrek turlu ve çok hızlı kapanan bir vanadır; yüksek hızda su akışı olan büyük çaplı bir hatta aniden kapatılırsa, oluşan basınç dalgalanması (su koçu) boru hattını, pompaları veya vananın kendisini patlatabilir.

Bu nedenle, özellikle büyük çaplı (DN150 ve üzeri) vanalar genellikle "dişli kutulu" (redüktörlü) modellerle veya yavaş kapanan aktüatörlerle kontrol edilerek bu riskin önüne geçilir.

Kelebek Su Vanaları Hakkında Sıkça Sorulan Sorular (SSS)

S: Wafer tip ile Lug tip arasındaki fark nedir?

C: "Wafer" tip, iki flanş arasına sıkıştırılır ve daha ekonomiktir. "Lug" tip ise, gövdesindeki dişli kulakçıklar sayesinde flanşlara doğrudan vidalanır; bu sayede "hat sonu vanası" olarak kullanılabilir (yani hattın bir tarafı sökülse bile vana diğer tarafta bağlı kalarak akışı tutar).

S: Kelebek vana doğalgazda kullanılır mı?

C: Bu kategoride bahsedilen standart, yumuşak contalı (EPDM/NBR) kelebek vanalar, doğalgaz tesisatı için uygun değildir ve kullanılamaz. Doğalgaz hatları, yangın emniyetli ve özel sızdırmazlık standartlarına sahip, genellikle metal-metale oturan veya özel contalara sahip (high-performance) kelebek vanalar veya küresel vanalar gerektirir.

S: Kelebek vana kısma (oransal kontrol) için uygun mudur?

C: Evet, uygundur. Sürgülü vanaların aksine (sadece tam açık/tam kapalı), kelebek vanalar akışı oransal olarak ayarlamak (kısmak) için kullanılabilir. En stabil kontrol genellikle %20 ila %80 açık pozisyonlar arasında sağlanır. Ancak, akışkan içinde aşındırıcı partiküller varsa, kısık pozisyonda uzun süre çalıştırmak disk ve conta üzerinde aşınmaya neden olabilir.
