Kısa Trifonlu Kelepçe: Tesisat Borularını Sabitlemek için Güvenli ve Hızlı Çözümler

Kısa trifonlu kelepçe, her türlü tesisat projesinin temel yapı taşlarından biridir; boruların duvar, tavan veya zemin gibi sabit ve sağlam yüzeylere doğrudan montajı (ankrajı) için tasarlanmış profesyonel bir bağlantı elemanıdır.

Bu kelepçeyi diğerlerinden ayıran en belirgin özelliği, gövdesine entegre edilmiş "trifon" vidadır. Trifon vida (lag screw), ağır yükler için tasarlanmış, iri dişli bir vidadır ve bu sayede beton, dolu tuğla veya ahşap kiriş gibi yapısal malzemelere olağanüstü bir tutunma sağlar.

"Kısa" olarak adlandırılması, boruyu montaj yüzeyine çok yakın bir mesafede sabitlemesini ifade eder; bu da onu özellikle alçak tavanlar, dar koridorlar veya borunun yüzeye sıfıra yakın gitmesinin istendiği estetik ve mekanik uygulamalar için ideal kılar.

Metrik vidalı ve tij (dişli çubuk) gerektiren sistemlerin aksine, kısa trifonlu kelepçe, dübel ve kelepçeden oluşan, daha az bileşenli, hızlı ve son derece sağlam bir ankraj çözümü sunar.

Kısa Trifonlu Kelepçe Nedir ve Hangi Amaçla Kullanılır?

Trifonlu kelepçe, endüstriyel tesisatlarda ve büyük ölçekli projelerde boruların ve bağlantı elemanlarının güvenli bir şekilde sabitlenmesi için vazgeçilmez bir üründür.

Özellikle inşaat sektöründe, sanayi tesislerinde, su ve gaz boru hatlarında yaygın olarak kullanılan trifonlu kelepçe, yüksek dayanıklılığı ve uzun ömürlü yapısıyla öne çıkar.

Boruların duvar, tavan veya zemin gibi sabit yüzeylere sağlam bir şekilde monte edilmesini sağlayan bu kelepçe türü, hem güvenlik hem de pratiklik açısından tesisat profesyonellerinin ilk tercihlerindendir.

Bu makalede, trifonlu kelepçenin sunduğu avantajlar, kullanım alanları, satın alma sürecinde dikkat edilmesi gerekenler ve ekonomik faydaları detaylı şekilde ele alınacaktır.

Boruların Kullanım Alanlarına Göre Kısa Trifonlu Kelepçelerin Avantajları

Kısa trifonlu kelepçelerin profesyonel tesisatçılar ve mühendisler tarafından sıkça tercih edilmesinin nedeni, sunduğu pratik ve mekanik faydaların birleşimidir. Bu kelepçeler, özellikle sağlam bir zemine doğrudan bağlantı yapılması gereken durumlarda benzersiz avantajlar sağlar.

• Doğrudan ve Hızlı Montaj: En büyük avantajı montaj hızıdır. Ayrı bir dişli çubuk (tij), somun veya askı profili gerektirmez. Uygun vida çapının seçilmesi ve doğru boyutta bir dübel için delik açma işleminin kolaylığı, kelepçenin doğrudan yüzeye hızlıca vidalanmasını sağlar. Ayrıca, uygun dübel seçimi montaj güvenliğini artırır ve uygulamanın sağlam olmasını sağlar. Bu, işçilik süresini önemli ölçüde kısaltır.

• Yüksek Taşıma Kapasitesi: Trifon vidanın robust yapısı, kelepçenin çok yüksek çekme ve kesme kuvvetlerine dayanmasını sağlar. Bu, özellikle ağır çelik doğalgaz borularının veya su dolu ağır çaplı ısıtma borularının güvenle sabitlenmesi için kritiktir.

• Dar Alan ve Alçak Tavan Uyumu: Boruyu yüzeye çok yakın tutarak (tipik olarak 1-2 cm boşluk bırakarak), tavan yüksekliğinin kısıtlı olduğu otoparklar, bodrum katları veya asma tavan içindeki dar şaftlar için mükemmel bir çözümdür.

• Sarsılmaz ve Rijit Ankraj: Boruyu yüzeye sağlam bir şekilde sabitleyerek, sistemdeki basınç dalgalanmaları, su koçu darbeleri veya pompalardan gelen titreşimler sırasında borunun hareket etmesini, esnemesini veya sarkmasını engeller.

• Ekonomik Çözüm: Daha az montaj bileşeni (tij, somun, profil yok) gerektirmesi, doğrudan ankraj noktası başına düşen toplam malzeme maliyetini düşürür.

Kısa Trifonlu Kelepçe Çeşitleri ve Teknik Yapıları

Kısa trifonlu kelepçeler, temel tasarım mantığını korurken, farklı uygulama ihtiyaçlarına cevap verebilmek için çeşitli özelliklerle donatılmıştır. Malzeme kalitesi ve eklenen bileşenler, kelepçenin performansını doğrudan etkiler.

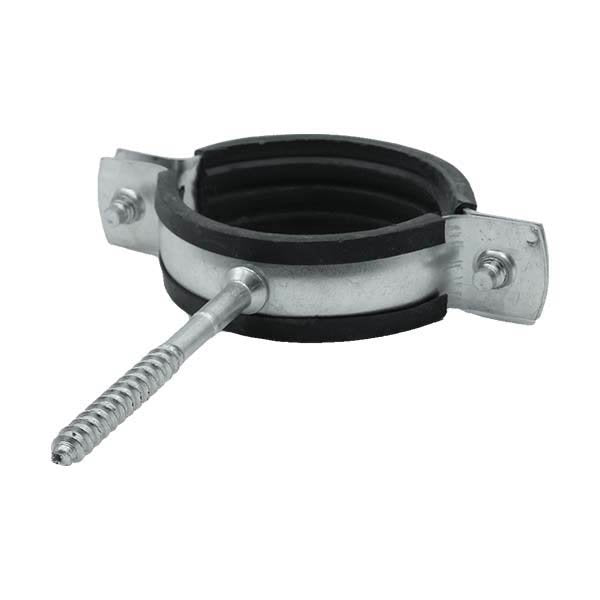

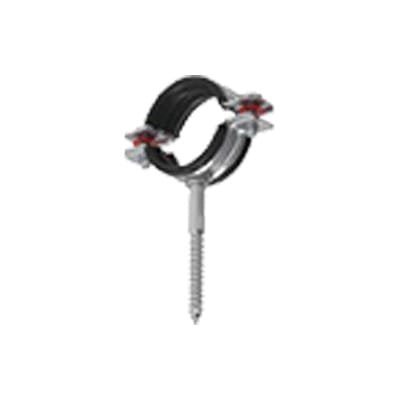

Kauçuklu (Contalı) Trifonlu Kelepçeler: Ses ve Titreşim İzolasyonu

Bu modeller, kelepçenin iç çeperini kaplayan EPDM kauçuk (veya benzeri elastik) bir conta ile birlikte gelir. Bu contanın üç temel işlevi vardır:

1. Birincisi, ses yalıtımı; özellikle ısıtma, soğutma veya sıhhi tesisat hatlarında suyun akış sesinin veya pompalardan gelen titreşimlerin, kelepçe aracılığıyla bina yapısına (duvar/tavan) iletilmesini (yapısal ses köprüsü) engeller.

2. İkincisi, titreşim sönümleme; mekanik titreşimleri emerek boru ve bağlantı noktalarındaki stresi azaltır. Üçüncüsü, boru koruması; metal kelepçenin, özellikle bakır veya plastik (PPRC) borular üzerinde aşındırıcı bir etki yapmasını veya genleşme sırasında sürtünmesini engeller.

Ağır Hizmet Tipi Kelepçeler ve Malzeme Kalitesi (Galvaniz, Çelik)

Kelepçenin dayanıklılığı, yapıldığı malzemenin kalitesi ve kalınlığı ile doğru orantılıdır. Standart kelepçeler, genellikle iç mekan uygulamaları için yeterli olan çinko kaplı (galvaniz) çelikten üretilir. Bu galvaniz kaplama , paslanmaya ve korozyona karşı temel bir koruma sağlar.

Ancak, daha ağır endüstriyel borular, yüksek basınçlı hatlar veya daha fazla güvenlik faktörü gerektiren (örn. doğalgaz ana hatları ) uygulamalar için, daha kalın sacdan imal edilmiş ve daha geniş bir bant yapısına sahip "ağır hizmet" tipi kelepçeler tercih edilmelidir.

Çift Taraflı (Çift Vidali) Kelepçelerin Farkı

Standart kelepçeler, boruyu yerleştirdikten sonra kelepçenin iki yakasını birleştiren tek bir sıkma vidasına sahiptir. Çift taraflı (veya çift vidalı) kelepçeler ise, kelepçenin her iki yanında da (sağ ve sol) sıkma vidası bulundurur.

Bu tasarım, özellikle büyük çaplı borularda montajı kolaylaştırır; boru kelepçenin içine oturtulduktan sonra vidalar sıkılarak boru çevresinde çok daha eşit ve dengeli bir sıkma kuvveti uygulanır. Bu, borunun kelepçe içinde ezilmesini önler ve daha rijit bir sabitleme sağlar.

Ekonomik Avantajlar: Maliyet ve Uzun Ömür

Trifonlu kelepçe, projelerde maliyetleri düşürmenin ve uzun vadede tasarruf sağlamanın en etkili yollarından biridir. Dayanıklı malzemelerden üretilen bu kelepçeler, 200 veya daha fazla projede güvenle kullanılabilecek kadar sağlamdır. Bu sayede, sık sık değişim gerektirmeden uzun süreli bir çözüm sunar ve bakım maliyetlerini minimuma indirir. Ayrıca, trifonlu kelepçenin kolay ve hızlı montajı, işçilik süresini kısaltarak toplam işçilik maliyetlerinde önemli bir azalma sağlar. 150’den fazla farklı boyut seçeneğiyle, her türlü boru çapına uygun bir ürün bulmak mümkündür. Bu çeşitlilik, gereksiz malzeme alımını ve israfı önlerken, stok yönetimini de kolaylaştırır. Sonuç olarak, trifonlu kelepçe hem ilk yatırımda hem de uzun vadede ekonomik bir tercih olarak öne çıkar.

Güvenlik Önlemleri: Tesisatta Doğru Kelepçe Kullanımının Önemi

Tesisat sistemlerinde güvenliğin sağlanmasında trifonlu kelepçe kullanımı kritik bir rol oynar. Doğru seçilen ve uygun şekilde monte edilen trifonlu kelepçe, boruların ve bağlantı elemanlarının yerinden oynamasını engelleyerek olası kazaların önüne geçer. Özellikle yüksek basınçlı hatlarda ve ağır yük taşıyan borularda, trifonlu kelepçenin sağlam yapısı sayesinde sistemin bütünlüğü korunur. Ayrıca, yangın veya deprem gibi beklenmedik durumlarda, boruların güvenli şekilde sabitlenmiş olması, hem tesisatın hem de çevrenin zarar görmesini önler. Trifonlu kelepçe, bu tür riskli ortamlarda güvenilir bir sabitleme sağlayarak, tesisat güvenliğini en üst seviyeye çıkarır.

Uygulamanız İçin Doğru Kelepçe Nasıl Seçilir?

Doğru kelepçeyi seçmek, tesisatınızın ömrünü, güvenliğini ve performansını doğrudan etkiler. Borunun çapı temel kriter olsa da, borunun malzemesi, içinden geçen akışkan ve montaj yüzeyi gibi faktörler de seçimi belirler.

Kelepçe seçimi yaparken, uygun vida çapı ve dübel seçimi de montaj güvenliği ve uzun ömür açısından kritik öneme sahiptir. Ayrıca, montaj öncesinde doğru delik açma işlemi yapılması, kelepçenin sağlam bir şekilde sabitlenmesini sağlar.

Satın Alma Rehberi: Kısa Trifonlu Kelepçede Dikkat Edilmesi Gerekenler

Kısa trifonlu kelepçe satın alırken, ürünün kalitesi ve kullanım amacına uygunluğu ön planda tutulmalıdır. Öncelikle, trifonlu kelepçenin üretildiği malzemenin paslanmaz çelik veya yüksek kaliteli alaşımlardan olması, uzun ömürlü ve güvenli bir kullanım için gereklidir. Ayrıca, kelepçenin boyutunun, kullanılacak borunun çapına tam olarak uygun olması büyük önem taşır. Piyasada 53-59, 67-77, 83-93, ½’’, 102-111, 122-135, ¾’’, 1’’, 1¼’’, 151-164, 1½’’, 2’’, 2½’’, 3’’, 4’’ ve 94-104 gibi çok çeşitli boyutlarda trifonlu kelepçe ürünleri bulunur. Bu geniş ürün yelpazesi, her türlü boru çapı ve uygulama için ideal çözüm sunar. Son olarak, trifonlu kelepçe alırken fiyat ve taksit seçeneklerini de göz önünde bulundurmak, bütçenize en uygun ürünü seçmenize yardımcı olur.

Kısa Trifonlu Kelepçe Montajı: Profesyonel İpuçları ve En İyi Uygulamalar

Kısa trifonlu bir kelepçenin performansı, kelepçenin kendisi kadar, montajının yapıldığı yüzeye ve kullanılan dübele de bağlıdır. Sağlam bir montaj, tüm sistemin güvenliğini garanti altına alır.

Montajın ilk adımı, yüzeyin analizidir; bu kelepçeler sadece beton, dolu tuğla, gazbeton veya sağlam ahşap gibi yük taşıyabilen sağlam yapısal elemanlar için uygundur. Ayrıca, montajın başında uygun çapta bir matkap ucu ile delik açma işlemi yapılmalı ve kullanılacak trifon vida çapına uygun dübel seçimi dikkatlice yapılmalıdır.

Ytong (gazbeton) veya delikli tuğla gibi malzemelerde, bu malzemelere özel tasarlanmış uzun dübeller kullanılmalıdır. İkinci kritik adım, doğru dübel ve matkap ucu seçimidir; trifon vidanın çapına uygun, kaliteli bir plastik dübel seçilmelidir.

Delik derinliği, her zaman dübelin boyundan 1 cm kadar daha derin olmalı ve delik içi, montajdan önce fırça veya hava pompasıyla tozdan tamamen arındırılmalıdır. Tozun temizlenmemesi, dübelin yüzeye tutunmasını %50’ye varan oranlarda azaltabilir. Dübel yerleştirildikten sonra, kelepçe (içinde boru varken) trifon vidası ile sıkılır.

Sıkma işlemi, kelepçenin yüzeye tam oturduğu ve boruyu sağlamca kavradığı noktada bırakılmalıdır; aşırı sıkma, dübelin sıyrılmasına veya kelepçenin kaynak noktasının kırılmasına neden olabilir. Son olarak, kelepçeler arasındaki mesafe, borunun sarkmasını önleyecek standartlara uygun olmalıdır (örn. çelik boruda her 2-3 metrede bir, plastik boruda her 50-80 cm’de bir).

Kısa Trifonlu Kelepçeler Hakkında Sıkça Sorulan Sorular (SSS)

S: Trifonlu kelepçe alçıpan (drywall) duvara takılır mı?

C: Hayır. Kısa trifonlu kelepçeler, yapısal yük taşıma amacıyla tasarlanmıştır. Trifon vidanın alçıpan içinde hiçbir tutunma kabiliyeti yoktur ve en küçük bir yükte bile yerinden çıkacaktır. Alçıpan duvarlar için, duvarın arkasındaki metal profile sabitlenen özel askı sistemleri veya alçıpan için tasarlanmış özel dübeller (örn. çelik akıllı dübel) ile metrik vidalı kelepçeler kullanılmalıdır.

S: Kauçuklu (contalı) kelepçe kullanmak zorunlu mudur?

C: Tesisatın tipine göre değişir. Örneğin, doğalgaz tesisatlarında veya ses konforunun önemli olduğu (konut, ofis) ısıtma ve soğutma hatlarında kullanımı fiili bir standarttır ve şiddetle tavsiye edilir. Kauçuk conta, hem titreşimi hem de sesi keserek sistemin ömrünü uzatır ve konforu artırır. Ancak bir depodaki drenaj borusu gibi uygulamalarda contasız, daha ekonomik modeller tercih edilebilir.

S: "Kısa trifonlu" ile "uzun trifonlu" arasındaki fark nedir?

C: Temel fark, trifon vidanın uzunluğu ve dolayısıyla borunun duvardan olan mesafesidir. "Kısa trifonlu" kelepçeler, boruyu duvara veya tavana mümkün olan en yakın mesafede (sıfıra yakın) sabitlemek için kullanılır. "Uzun trifonlu" kelepçeler ise, boruyu yüzeyden daha uzak tutmak (örn: kalın bir boru izolasyonu için yer açmak veya mevcut başka bir tesisatın önünden geçirmek) amacıyla tasarlanmış daha uzun bir vida miline sahiptir.
